ES-BP：Flip chip 批量校准高性能Screen Printer
BP设备主要用于 Flip chip及特殊印刷
采用前后左右撞壁对齐校准方式,因此PCB侧面公差作为判断可否推荐BP机型依据
印刷品为 0402Chip 尺寸时，PCB外型公差值需要制作为30Ⅷ以内
项目 | ES-BP |
钢网尺寸/Stencil Size | 550mm,584mm,650mm,736mm |
基板尺寸/PCB Size (X-Y) | 100mm×62mm-400mm×350mm,(Boat:330mmX250mm) Thickness:0.3mm-6mm,Warpage:1mm |
轨道/Conveyor | 3stages, Front Rail Fix |
机器对位精度/ System Alignment Accuracy | ±10μm @ 6Sigma |
机器印刷精度/ Wet Print Accuracy | ±20μm @ 6Sigma |
核心运行时间/ Core Cycle time | Strip: 9sec |
气源,电源要求/ Air/Power Supply | Air: 4-6kgf/㎠, ₵12 / Power: AC220V, 50/60Hz, 1P(2W+PE)단상 ,1.5kw,10A |
设备尺寸/Machine Size | 1796(L)×1900(W,含显示器)×1510(H)mm, 1796(L)×1570(W)×1510(H)mm, 轨道高度: 900-10/+30mm |
韩国ESE 钢网自动切换印刷机 Stencil Auto Changeover Printer
钢网自动切换印刷机 Stencil Auto Changeover PrinterStencil Auto Changeover 特殊型号Back-up Block Auto Changeover 特殊型号用于智能工厂构建的自动化模型，以较少的人员实现较高的工作效率可背靠背布局，优化智能工厂部署 项目ES-FA1钢网尺寸/Stencil Size650mm×550mm基板尺寸/PCB Size (X-Y)50mm×50mm-350mm×250mm, Thickness : 0.1mm-6mm轨道/Conveyor3stages, Front Rail Fix机器对位精度/System Alignment Accuracy± 10μm @ 6Sigma机器印刷精度/Wet Print Accuracy±20μm @ 6Sigma, Cpk ≥2.0核心运行时间/Core Cycle time12sec [Stencil Changeover - Within 2min]气源,电源要求/Air/Power SupplyAir: 4-6kgf/㎠, ₵12 / Power: AC220V, 50/60Hz, 1P(2W+PE)단상 ,1.5kw,10A设备尺寸/Machine Size1461(L)× 2145(W)×1839(H)mm,, 轨道高度: 900-10/+30mm韩国ESE 半导体印刷机ES-BP
ES-BP：Flip chip 批量校准高性能Screen PrinterBP设备主要用于 Flip chip及特殊印刷采用前后左右撞壁对齐校准方式,因此PCB侧面公差作为判断可否推荐BP机型依据 印刷品为 0402Chip 尺寸时，PCB外型公差值需要制作为30Ⅷ以内 项目ES-BP钢网尺寸/Stencil Size550mm,584mm,650mm,736mm基板尺寸/PCB Size (X-Y)100mm×62mm-400mm×350mm,(Boat:330mmX250mm)Thickness:0.3mm-6mm,Warpage:1mm轨道/Conveyor3stages, Front Rail Fix机器对位精度/System Alignment Accuracy±10μm @ 6Sigma机器印刷精度/Wet Print Accuracy±20μm @ 6Sigma核心运行时间/Core Cycle timeStrip: 9sec气源,电源要求/Air/Power SupplyAir: 4-6kgf/㎠, ₵12 / Power: AC220V, 50/60Hz, 1P(2W+PE)단상 ,1.5kw,10A设备尺寸/Machine Size1796(L)×1900(W,含显示器)×1510(H)mm, 1796(L)×1570(W)×1510(H)mm, 轨道高度: 900-10/+30mm韩国ESE 半导体印刷机ES-SPS
EP-SPS 个别校准模式ES-SPS：个别Align module specialized Screen Printer采用专门设计的单独Align模块，对每个Sub-Strate进行单独Align，以实现 更高的打印精度。ESE特殊型号，可实现Strip和Boat类型零件的高质量独立印刷项目ES-SPS钢网尺寸/Stencil Size550mm,650mm,736mm基板尺寸/PCB Size (X-Y)20mm×20mm-45mm×45mm,(Boat:330mmX250mm)Thickness:0.3mm-6mm,(ChipSize:14~45mm)Warpage:1mm轨道/Conveyor3stages, Front Rail Fix机器对位精度/System Alignment Accuracy±12.5μm @ 6Sigma机器印刷精度/Wet Print Accuracy±25μm @ 6Sigma核心运行时间/Core Cycle timeN/A气源,电源要求/Air/Power SupplyAir: 4-6kgf/㎠, ₵12 / Power: AC220V, 50/60Hz, 1P(2W+PE)단상 ,1.5kw,10A设备尺寸/Machine Size14796(L)×1900(W)×1510(H)mm, 轨道高度: 900-10/+30mm韩国ESE 高速印刷机 ES-H1 & ES-H2
高速机 ES-H1 & ES-H2适用于小型PCB,可高精度,高速打印的Best Seller锡膏印刷机ES-H1型号可通过背靠背布局构建 Dual LaneCamera,Wiper轴采用Linear Motor主要部位采用高精度Ball Screw & Servo Motor项目ES-H1 （原US-2000XH）ES-H2 钢网尺寸/Stencil Size550㎜,584mm，650㎜550㎜,584㎜,650㎜,736㎜基板尺寸/PCB Size (X-Y)50mm×50mm-350mm×250mm.Thickness:0.1mm-6mm,Warpage:1mm50mm×50mm-550mmX400mm.Thickness:0.1mm-6mm,Warpage:1mm轨道/Conveyor3stages,Front Rail Fix/Auto Adjustment3stages,Front Rail Fix/Auto Adjustment机器对位精度/System Alignment Accuracy±10μm @ 6Sigma±10μm @ 6Sigma机器印刷精度/Wet Print Accuracy±20μm @ 6Sigma，Cpk≥2.0±20μm @ 6Sigma，Cpk≥2.0核心运行时间/Core Cycle time5sec / under optimized condition6sec / under optimized condition气源,电源要求/Air/Power SupplyAir: 4-6kgf/㎠, ₵12 / Power: AC220V, 50/60Hz, 1P(2W+PE)단상 ,1.5kw,10A设备尺寸/Machine Size1462(L)×1531(W,含显示)×1510(H)mm, 1462(L)×1200(W)×1510(H)mm, 轨道高度: 900-10/+30mm1796(L)×1900(W,含显示器)×1510(H)mm,1796(L)×1570(W)×1510(H)mm, 轨道高度: 900-10/+30mm韩国ESE 背靠背印刷机 ES-D1 & ES-D2
专为小型PCB板而设计的高性能锡膏印刷机通过背靠背布局可以构建双轨产线D2机型钢网（Stencil）尺寸为 736mmD1机型可选配往复式输送机（Shuttle Conveyor） 项目ES-D1 （原US-2000DX1）ES-D2 （原US-2000DX2）钢网尺寸/Stencil Size550㎜, 650㎜550㎜, 584㎜, 650㎜, 736㎜基板尺寸/PCB Size (X-Y)50mm×50mm-350mm×250mm.Thickness: 0.1mm-6mm, Warpage: 1mm50mm×50mm-400mm×300mm.Thickness: 0.1mm-6mm, Warpage: 1mm轨道/Conveyor3stages, Front Rail Fix/Auto Adjustment3stages, Front Rail Fix/Auto Adjustment机器对位精度/System Alignment Accuracy± 12.5μm @ 6Sigma± 12.5μm @ 6Sigma机器印刷精度/Wet Print Accuracy±25μm @ 6Sigma，Cpk≥2.0±25μm @ 6Sigma，Cpk≥2.0核心运行时间/Core Cycle time9sec10sec气源,电源要求/Air/Power SupplyAir: 4-6kgf/㎠, ₵12 / Power: AC220V, 50/60Hz, 1P(2W+PE)단상 ,1.5kw,10A设备尺寸/Machine Size1462(L)×1531(W,含显示器)×1510(H)mm, 1462(L)×1200(W)×1510(H)mm,轨道高度: 900-10/+30mm1550(L)×1717(W,含显示器)×1510(H)mm，1550(L)×1386(W)×1510(H)mm, 轨道高度: 900-10/+30mm韩国ESE 超大板适用印刷机 US-LX5
超大尺寸适用印刷机Super Size PCB specialized Large Screen Printer专用于超大型基板的锡膏印刷机采用X方向印刷及清洁方式专用于LED lightning 及 ECO 大型 Flexible PCB可承载基板重量10Kg除了标准夹板系统，特殊设计的侧面真空夹紧模式非常完美的 解决基板弯曲,翘曲等问题项目US-LX5钢网尺寸/Stencil Size736㎜,980㎜,1800㎜X800㎜基板尺寸/PCB Size (X-Y)100㎜X80㎜-1500㎜X650㎜. Thickness: 0.1mm-6mm轨道/Conveyor3stages, Front Rail Fix / Auto Adjustment机器对位精度/System Alignment Accuracy± 12.5μm @ 3Sigma机器印刷精度/Wet Print Accuracy±25μm@3Sigma Cpk≥1.33核心运行时间/Core Cycle time45sec (1000mm PCB)气源,电源要求/Air/Power SupplyAir: 4-6kgf/㎠, ₵12 / Power: AC220V, 50/60Hz, 1P(2W+PE)단상 ,1.5kw,10A设备尺寸/Machine Size3114(L)×2250(W)×1480(H)mm, 轨道高度: 900-10/+30mm韩国ESE 超大板适用印刷机 US-LX3
超大尺寸适用印刷机Super Size PCB specialized Large Screen Printer专用于超大型基板的锡膏印刷机采用X方向印刷及清洁方式专用于LED lightning 及 ECO 大型 Flexible PCB可承载基板重量10Kg除了标准夹板系统，特殊设计的侧面真空夹紧模式非常完美的 解决基板弯曲,翘曲等问题项目US-LX3钢网尺寸/Stencil Size736㎜,980㎜,1500㎜X800㎜基板尺寸/PCB Size (X-Y)100㎜X80㎜-1300㎜X650㎜. Thickness: 0.1mm-6mm轨道/Conveyor3stages, Front Rail Fix / Auto Adjustment机器对位精度/System Alignment Accuracy± 12.5μm @ 3Sigma机器印刷精度/Wet Print Accuracy±25μm@3Sigma Cpk≥1.33核心运行时间/Core Cycle time40sec (1000mm PCB)气源,电源要求/Air/Power SupplyAir: 4-6kgf/㎠, ₵12 / Power: AC220V, 50/60Hz, 1P(2W+PE)단상 ,1.5kw,10A设备尺寸/Machine Size2814(L)×2250(W)×1480(H))mm, 轨道高度: 900-10/+30mm韩国ESE 印刷机标准机ES-E2&ES-E2+
*ES-E2为标准型锡膏印刷机；PCB尺寸：550mm x 510mm ES-E2 经济实用型代表，通用机型*ES-E2+ 为高精度锡膏印刷机ES-E2+ 型号可向 Y方向扩大应对范围ES-E2+ 主要部位均采用 Servo motorES-E2+ 强化后的操作台及高精度丝杆项目ES-E2 （原US-2000X）ES-E2+（原US-2000XQ）钢网尺寸/Stencil Size550㎜, 584㎜, 650㎜, 736㎜550㎜, 584㎜, 650㎜, 736㎜基板尺寸/PCB Size (X-Y)50mm×50mm-550mm×510mm.Thickness: 0.1mm-6mm, Warpage: 1mm50mm×50mm-550mm×510mm. Thickness: 0.1mm-6mm轨道/Conveyor3stages, Front Rail Fix/Auto Adjustment3stages, Front Rail Fix/Auto Adjustment机器对位精度/System Alignment Accuracy± 12.5μm @ 6Sigma±10μm @ 6Sigma机器印刷精度/Wet Print Accuracy±25μm @ 6Sigma，Cpk≥2.0±20μm @ 6Sigma，Cpk≥2.0核心运行时间/Core Cycle time10sec9sec气源,电源要求/Air/Power SupplyAir: 4-6kgf/㎠, ₵12 / Power: AC220V, 50/60Hz, 1P(2W+PE)단상 ,1.5kw,10A设备尺寸/Machine Size1796(L)× 1900(W,含显示器)×1510(H)mm, 1796(L)× 1570(W)×1510(H)mm, 轨道高度: 900-10/+30mm韩国ESE 中型印刷机机 ES-E8
ES-E8 为中大型板锡膏印刷机PCB尺寸：E8型号850mm x 610mm 扩大应对范围Stencil Auto Loading-Unlading主要部位适用 Servo motor项目ES-E8（原US-8500X）钢网尺寸/Stencil Size736㎜,800㎜,850㎜,980㎜,1050㎜X850㎜基板尺寸/PCB Size (X-Y)70mm×70mm-850mm×610mm. Thickness: 0.1mm-6mm轨道/Conveyor3stages, Front Rail Fix/Auto Adjustment机器对位精度/System Alignment Accuracy± 12.5μm @ 3Sigma机器印刷精度/Wet Print Accuracy±25μm @ 3Sigma，Cpk≥1.33核心运行时间/Core Cycle time15sec气源,电源要求/Air/Power SupplyAir: 4-6kgf/㎠, ₵12 / Power: AC220V, 50/60Hz, 1P(2W+PE)단상 ,1.5kw,10A设备尺寸/Machine Size2704(L)×2000(W,含显示器)×1510(H)mm,2704(L)×1670(W)×1510(H)mm 轨道高度: 900-10/+30mm韩国ESE 中型印刷机机 ES-E7

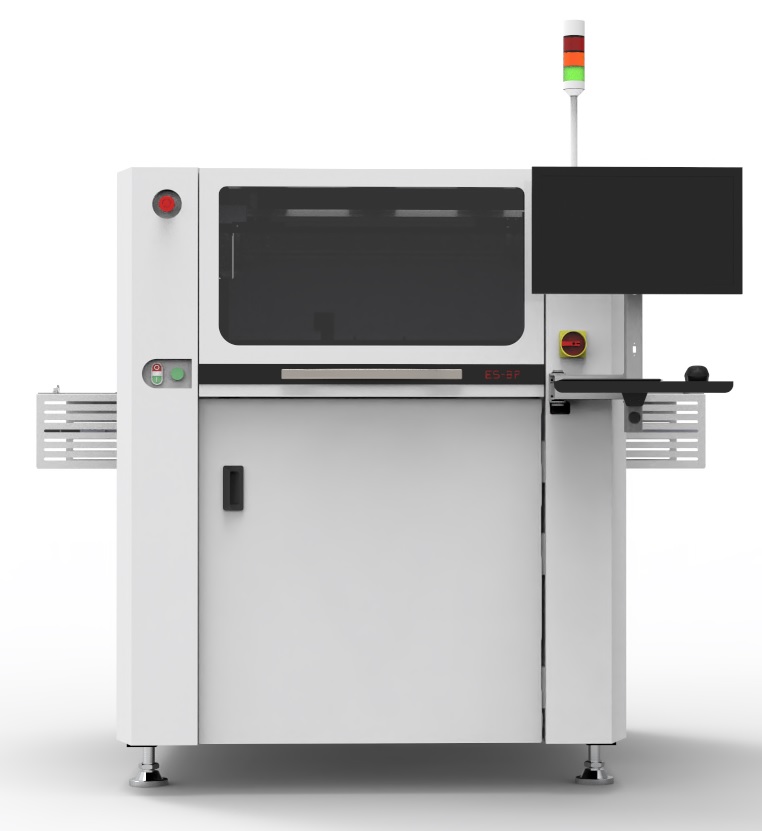

ES-E7为中型板锡膏印刷机PCB尺寸：E7型号700mm x 610mm, 主要部位适用 Servo motor项目ES-E7（原US-7000X）钢网尺寸/Stencil Size650㎜, 736㎜, 800㎜, 850㎜, 900㎜基板尺寸/PCB Size (X-Y)70mm×70mm-700mm×610mm.Thickness: 0.1mm-6mm, Warpage: 1mm轨道/Conveyor3stages, Front Rail Fix/Auto Adjustment机器对位精度/System Alignment Accuracy± 12.5μm @ 6Sigma机器印刷精度/Wet Print Accuracy±25μm @ 6Sigma，Cpk≥2.0核心运行时间/Core Cycle time12sec气源,电源要求/Air/Power SupplyAir: 4-6kgf/㎠, ₵12 / Power: AC220V, 50/60Hz, 1P(2W+PE)단상 ,1.5kw,10A设备尺寸/Machine Size2274(L)×2000(W,含显示器)×1510(H)mm, 2274(L)×1730(W)×1510(H)mm, 轨道高度: 900-10/+30mm
